Čtyřstranné frézky Kuper

Čtyřstranná frézka Kuper SWT XS

Stroj základní řady čtyřstranných frézek Kuper se silnou technickou výbavou.

Technické údaje:

  • Počet vřeten:  4 – 5 (možnost dovybavení universálním vřetenem)
  • Pracovní šířka:  15 – 230 mm
  • Pracovní výška:  10 – 120 mm
  • Otáčky vřeten:  6.000 ot./min.
  • Rychlost posuvu:  6 – 24 m/min.

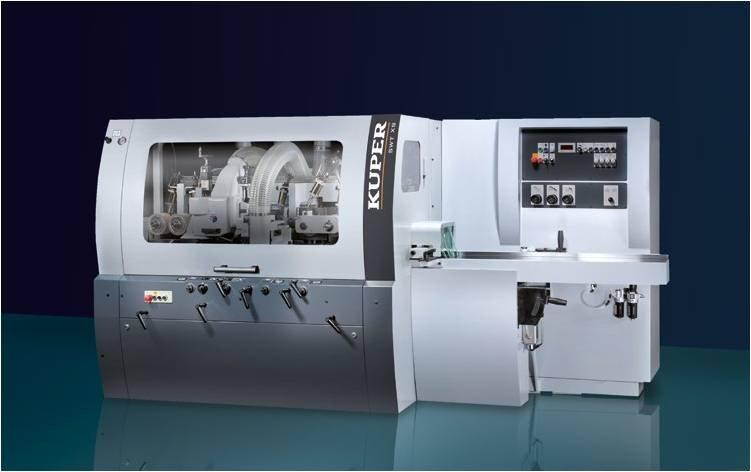

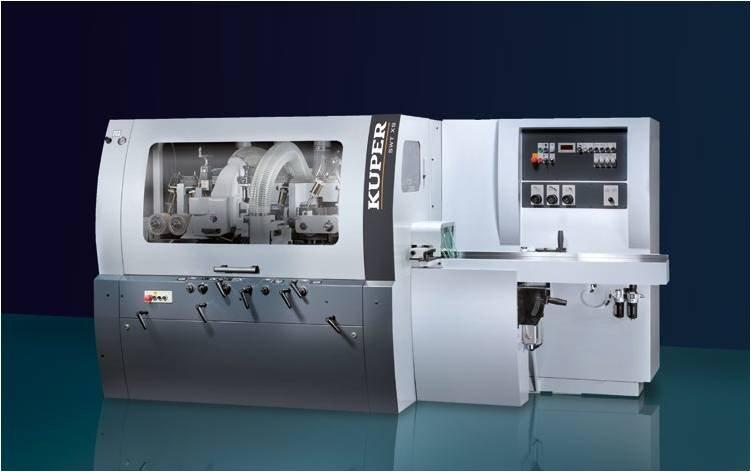

Čtyřstranná frézka Kuper SWT XS

VIDEO: Čtyřstranná frézka SWT XS 4 - hoblování velkých průřezů

Čtyřstranná frézka Kuper SWT XL

Střední řada čtyřstranných frézek se širokou škálou volitelné výbavy pro optimální sestavu stroje pro různé výrobní a produktové požadavky.

Technické údaje:

  • Počet vřeten:  4 – 9 (+ universální vřeteno)
  • Pracovní šířka:  15 – 230 mm – možnost zvětšení pracovní šířky
  • Pracovní výška:  10 – 150 mm - možnost zvětšení pracovní výšky
  • Rychlost posuvu:  6 – 24 m/min. – volitelně až do 60 m/min.
  • Otáčky vřeten:  6.000 ot./min. nebo 7.200 až 9.000 ot./min.
  • Osové přestavení vertikálních vřeten:  60 mm
  • Průměr vřeten:  40 nebo 50 mm

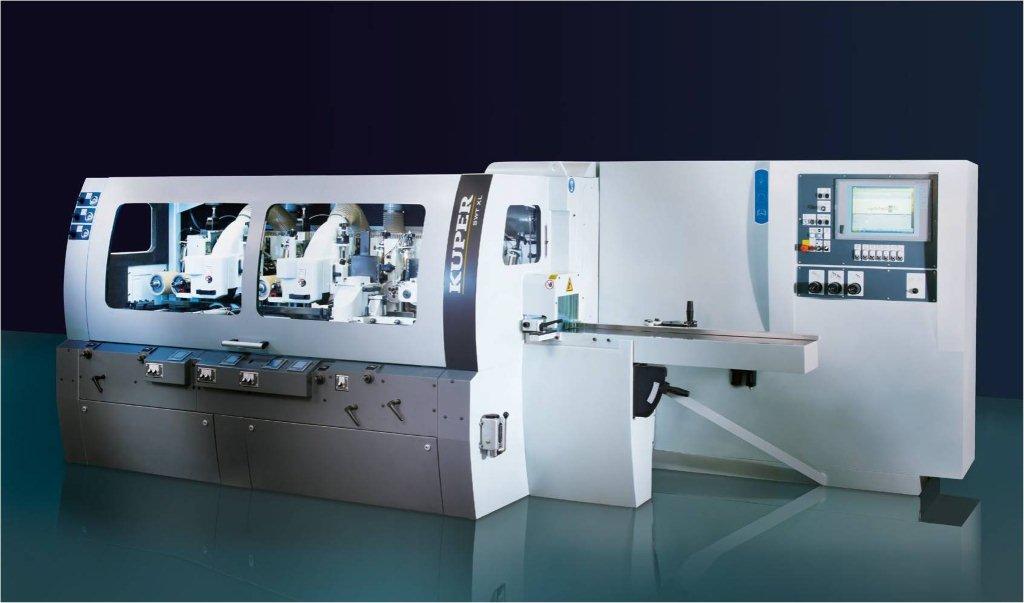

 Čtyřstranná frézka Kuper SWT XL

VIDEO: Čtyřstranná frézka KUPER SWT XL V3

VIDEO: Čtyřstranná frézka Kuper SWT XL 5

VIDEO: Čtyřstranná frézka Kuper SWT XL 5 - mobilní vřeteno

Čtyřstranná frézka KUPER SWT XL-6 – stroj pro výrobu oken

Čtyřstranná frézka Kuper vyšší řady se speciální výbavou pro výrobu oken a s řízením K 2 Professional s programem pro správu nástrojů pro rychlé přestavení stroje, s motorickým polohováním vřeten.

Technické údaje:

  • Pracovní šířka:  do 250 mm
  • Pracovní výška:  do 150 mm
  • Příkon pro vřetena:  5,5 – 7,5 kW
  • Otáčky vřeten:  8.000 ot./min.

Stroj se 6-ti vřeteny pro kompletní opracování okenních hranolů a současnou výrobu profilových lišt. S tímto strojem se stává výroba oken vysoce efektivní. Stroj je osazen sadami nástrojů, které umožňují kompletní výrobu. Výměna sady nástrojů na jednom vřeteni je nutná jen pro určité typy lišt. Ostatní sady nástrojů jsou trvale osazeny na vřetenech a není třeba je měnit.

Opracování hranolů:

  • Okenní systémy od systému IV 68 až do systému IV 92
  • Čtyřstranné opracování okenních hranolů s vyřezáváním nebo bez vyřezávání zasklívací lišty

Výroba lišt:

  • Profilování lišt
  • Zasklívací lišty 21 – 27 mm
  • Klapačka
  • Krycí lišty
  • Dělící lišty

Se strojem Kuper je výroba oken velmi jednoduchá a komfortní. Pro řízení stroje je čtyřstranná frézka KUPER SWT XL-6 vybavena ovládáním Siemens K² Professional.

Všechny hodnoty pro opracování různých profilů je možné jednoduše nastavit nebo podle potřeby přizpůsobit, a následně uložit do řídicího systému, a také znovu využívat pro opakované nastavení. Se strojem s touto výbavou je zajištěna plynulá výroba okenních hranolů a lišt bez nutnosti náročných seřizovacích prací. Vysoká kvalita opracování povrchu je dosažena pomocí vyšších otáček vřeten, tj. 8.000 ot./min.

Výbava stroje pro okenní systémy:

  • CNC řízená vřetena
  • Dvojité elektronické ukazatele
  • Vstupní stůl s délkou 2,5 m
  • Taktovací přítlak za horním vřetenem
  • Sklopitelná pila pro vyřezávání zasklívací lišty
  • Automaticky šířkově přestavitelné pravítko za levým vřetenem

Řízení pomocí počítače K² Professional:

  • Dotyková obrazovka Siemens TouchScreen 9“ s přehledným ovládáním pomocí symbolů
  • Správa nástrojů
  • Správa profilů
  • Možnost zapojení do firemní sítě a komunikace s jinými řídícími počítači

Čtyřstranná frézka Kuper SWT HL

Vysoce výkonný stroj těžké řady čtyřstranných frézek Kuper.

Technické údaje:

  • Pracovní šířka:  až do 400 mm
  • Pracovní výška:  až do 230 mm
  • Konfigurace vřeten:  volitelně až do 10-ti vřeten
  • Rychlost posuvu:  standardně do 36 m/min., volitelně do 60 m/min. a do 80 m/min.
  • Příkony motorů:  standardně 7,5 kW, volitelně do 22 kW, pro pilový agregát do 37 kW
  • Otáčky vřeten:  6.000 ot./min. nebo 7.200 až 9.000 ot./min.
  • Osové přestavení vertikálních vřeten:  80 mm, volitelně 100 mm
  • Stroj lze vybavit i systémem jointrů pro doostřování za chodu stroje

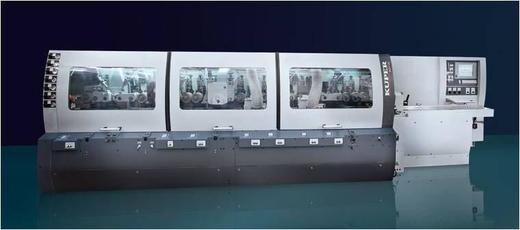

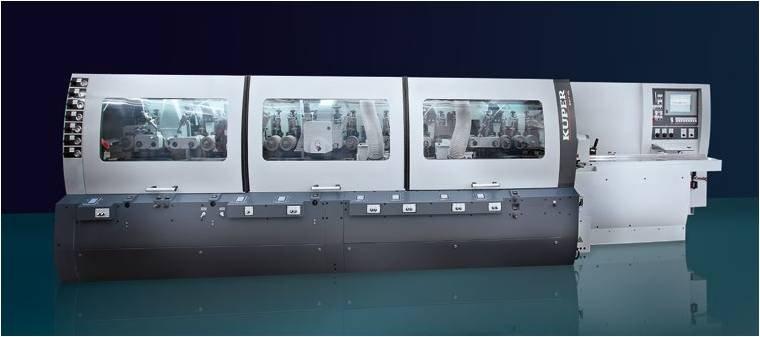

 Čtyřstranná frézka Kuper SWT HL

VIDEO: Čtyřstranná frézka KUPER SWT HL 8 + GLS

Čtyřstranná frézka Kuper SWT HL-8+GLS

Technické údaje:

  • Konfigurace vřeten:  volitelně až do 10-ti vřeten
  • Rychlost posuvu:  standardně do 60 m/min., volitelně do 80 m/min. a do 100m/min.
  • Příkony motorů:  standardně 11 kW a 15 kW, volitelně do 30 kW
  • Osové přestavení vertikálních vřeten:  80 mm
  • Osové přestavení horizontálních vřeten:  40 mm
  • Stolové desky a vodící pravítka s tvrdým chromováním
  • Zesílený posuv v oblasti vstupu do stroje
  • Průměr podávacích kol:  205 mm
  • Dvojitě uložená podávací kola ve stole stroje

Příklad robustního stroje Kuper SWT HL-8+GLS pro výrobce oken s 8-mi vřeteny a vyřezáváním zasklívací lišty:

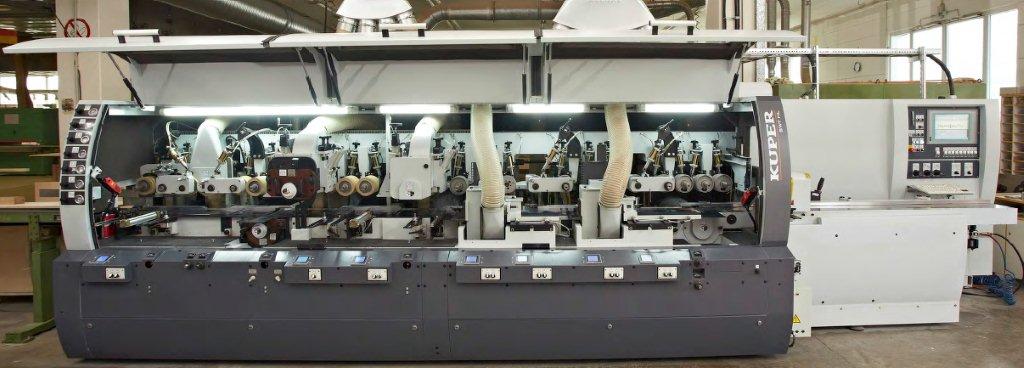

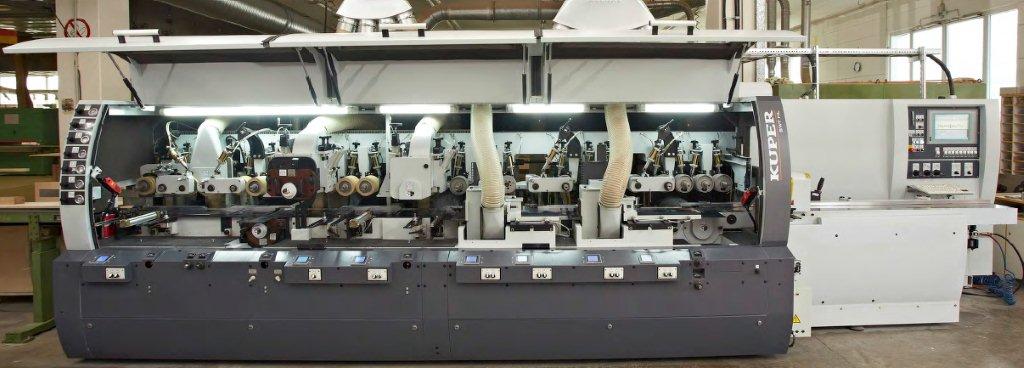

Čtyřstranná frézka Kuper SWT HL 8 GLS

Stroj Kuper SWT HL-8+GLS byl dodán společností Kuper mimo jiné výrobci oken firmě Timm. Tento robustní stroj opracovává okenní hranoly 8-mi vřeteny a je vybaven pilou pro vyřezávání zasklívací lišty. Rychlost posuvu je až do 36 m/min. Osová přestavitelnost všech vertikálních vřeten je 100 mm. Stroj je dále vybaven hydro-vřeteny, která zajistí velmi čisté finální opracování. Do řízení stroje lze vložit veškeré profily, nástroje, obrázky nebo výkresy. Tuto přípravu pro výrobu je možné předem vytvořit v kanceláři a následně online přenést do stroje. Obsluha stroje si poté zvolí požadovaný profil buď ručně, nebo si načte potřebná data z čárového kódu. Následně se vřetena automaticky nastaví do požadované polohy. Tento stroj je vybaven 14-ti automatickými polohovatelnými osami. Z řízení stroje je možné zjistit statistické údaje jako je např. výkon v běžných metrech nebo strojový čas. Jestliže se do řízení zadá doba trvanlivosti ostří nástrojů doporučená výrobcem, ohlásí stroj předem jejich potřebnou výměnu. Přestavení a seřízení vřeten je velice komfortní. Poháněné polohovatelné osy nastaví vřeteno na nový profil pomocí kuličkových šroubů s přesností na setiny milimetru. Další specialitou stroje SWT HL-8+GLS je minimální délka 400 mm při opracování jednotlivého obrobku. Pneumatický přítlak za horním vřetenem zajišťuje plynulé vedení obrobku. Pro zajištění perfektního povrchu je stroj vybaven hydro-vřeteny a doostřovacími kameny – jointry. Nezávislý agregát pro vyřezávání zasklívací lišty zajišťuje při požadavku její vyřezání a její následné oddělení po opracování. Stroj SWT HL-8+GLS zpracovává průřezy od rozměru 10 x 20 mm až do 150 x 230 mm.

Výbava čtyřstranných frézek Kuper:

  • Stoly stroje a vstupní stůl s tvrdým chromováním.
  • Silný kardanový posuv - bezřetězový.
  • Energeticky úsporné motory Siemens IE3.
  • Systém rychlého upínání "ProLock" jako standardní výbava.
  • Poháněné, dvojitě uložené posuvové válce ve stole stroje na vstupu a na výstupu.
  • 2 poháněné podávací válce na vstupu - pneumaticky přestavitelné.
  • 2 poháněné podávací válce na výstupu.
  • Odklopitelná podávací kazeta před pravým vřetenem – pro snadnou výměnu nástroje.
  • Centrální mazání – bod po bodu, mazací intervaly s barevným rozlišením.
  • Elektrické výškové přestavení posuvového trámce.
  • Změna rychlosti posuvu pomocí frekvenčního měniče.
  • Přítlak za horním vřetenem s pneumatickým přítlakem – lepší dynamika pomocí lineárních vedení.
  • Centrální vnitřní osvětlení.
  • Kompletní zakrytování stroje jako ochrana před hlukem a před odlétávajícími třískami.
  • Volitelně - 3 druhy řízení stroje: Basic, Profesional, Advanced - individuálně programovatelné pro požadavky výroby.

Řešení automatizace pro zpracování masivního dřeva

Čtyřstranné frézky Kuper je také možné dodat se vstupní a výstupní mechanizací. Modulární konstrukce umožňuje různá individuální řešení automatizace pro kontinuální výrobu a vysoké kapacity. Pomocí automatizace se zlepší tok materiálu výrobou, a tím se dosáhne i větší efektivity výroby spolu se snížením počtu obsluhujících pracovníků.
